煤礦井下電話通信視頻監控系統

方案說明：

煤礦井下電話通信視頻監控系統，此方案是以前的案例，僅供參考！

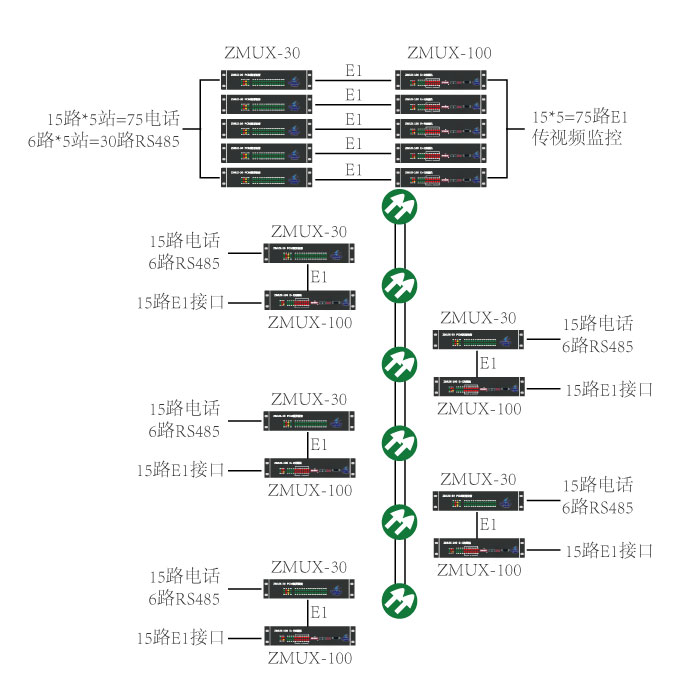

此方案應用于某煤礦集團的礦井上。總共有5個礦井，每個井與局總站間都鋪設了光纖鏈路，客戶需要把每個礦井中的15路電話，6路RS485數據通過光纖傳輸?shù)骄挚傉旧希瑫r(shí)還要傳輸15路E1數據用作于視頻監控。同時整套系統可升級為電源及鈴流等公用控制部分冗余配備、故障自動切換、三級防雷措施、故障自動檢測和自動監控。

1、鏈路通道：客戶在局總站與每個礦井間都鋪建了1條光纖

2、推薦設備：ZMUX-100（16*E1）、ZMUX-30

設備簡單ZMUX-30

ZMUX-30是ZMUX系列中的一款PCM復用設備，主要完成電話、4線音頻（E&M）、RS232、網絡等多業務接入，通過復用到1路E1傳輸，實現多業務信號點對點通信功能。

ZMUX-30功能特點

占用空間少：采用19英寸1U機箱。

模塊化設計：可提供30個通用模塊插槽。

業務類型多：可選FXO/FXS、4線音頻（E&M）、異步RS232、10BASE-T業務模塊。

配置靈活：業務模塊支持混插，可完全按照客戶業務需求裝配，一站式解決綜合業務通信功能。

安全可靠：1片業務模塊對應1路用戶接口，各模塊完全獨立工作，故障互不影響。
