光端機指示燈的符號代表什么意思呢？光端機基本功能都差不多，我們來以ZMUX-3036ESP來講吧。
首先介紹下ZMUX-3036ESP ZMUX-3036ES是一款一光一電保護綜合業務接入設備，通過一路光口與一路E1口保護傳輸，主要完成電話、音頻、數據、圖像等綜合業務接入，實現綜合業務信號點對點通信功能。

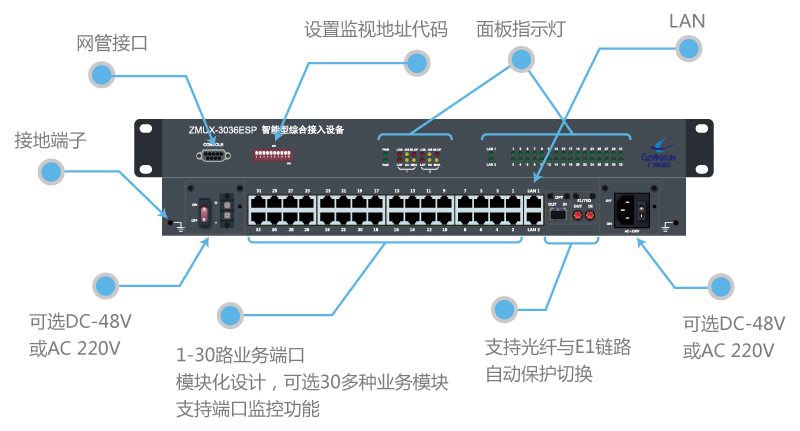

下面來介紹下光端機指示燈的符號和代表意思，首先我們先看設備圖片，再進行詳解。

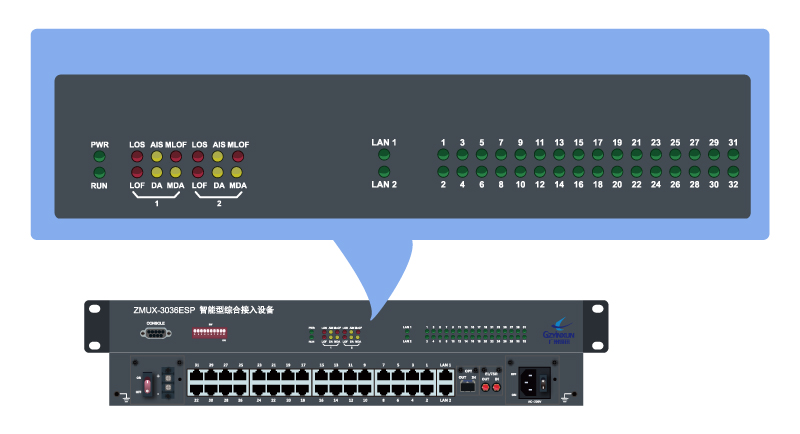

接下來我們開來光端機光端機指示燈的符號代表什么意思。

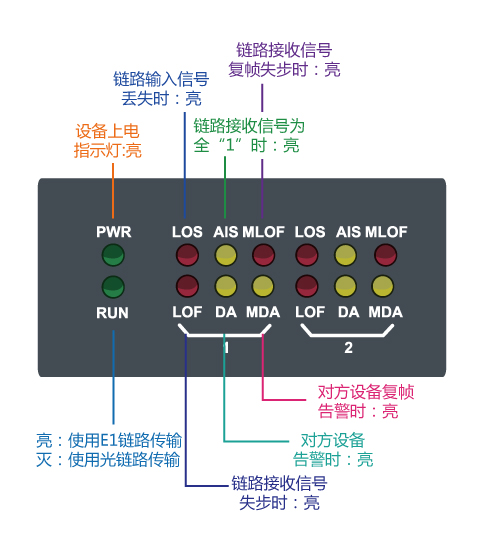

指示燈-PWR:設備上電時：閃亮（綠）
指示燈-RUN:亮：使用E1鏈路傳輸 滅：使用光鏈路傳輸（綠）

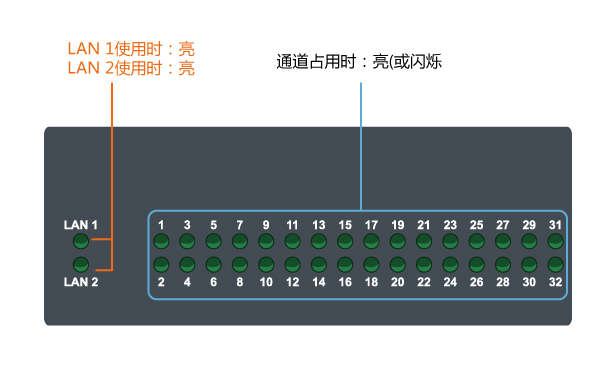

指示燈-LAN1/LAN2:通道占用時：亮（綠）
光接口的接收狀態指示-1組
指示燈-LOS:鏈路輸入信號丟失時：亮（紅）
指示燈-LOF:鏈路接收信號失步時：亮（紅）
指示燈-DA:對方設備告警時：亮（黃）
指示燈-AIS:鏈路接收信號為全“1”時：亮（黃）
指示燈-MOLF:鏈路接收信號復幀失步時：亮（紅）
指示燈-MDA:對方設備復幀告警時：亮（黃）
E1接口的接收狀態指示-2組
指示燈-LOS:鏈路輸入信號丟失時：亮（紅）
指示燈-LOF:鏈路接收信號失步時：亮（紅）
指示燈-DA:對方設備告警時：亮（黃）
指示燈-AIS:鏈路接收信號為全“1”時：亮（黃）
指示燈-MOLF:鏈路接收信號復幀失步時：亮（紅）
指示燈-MDA:對方設備復幀告警時：亮（黃）
